137-2866-5346今天要講到的就是石墨制品加工中心如何分中？對刀和分中是緊密相連的。首先我們先要明白幾個概念。
1.什么是相對坐標系？
相對坐標系自己可以隨時設置?？梢郧辶愕取Ｖ饕奖阌?jì)算使用。
2.什么是工件坐標系？
工件坐標系就是加工產品時所用的坐標系。
3.什么是機床坐標系？
機床坐標系是機床固定的坐標系。
對刀和分中其實就是建立工件坐標，和機床坐標系的統一。
下面我們來說一下具體步驟。
假設有一個長方體工件長20mm寬10mm
編程零點是左上角。那么我們?nèi)绾畏种心兀?/span>
首先在機床主軸上面裝上分中棒如下圖所示
Mdi錄入模式下輸入指令S500M03。然后按循環啟動
主軸轉速500轉。這樣轉動分中棒的速度比較合適。太快容易損壞分中棒，太慢沒效果。

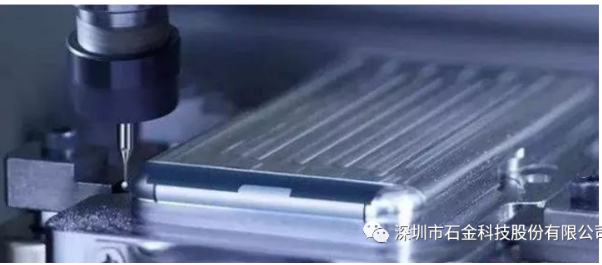

然后使用手輪從下圖位置慢慢接近工件。
差不多碰到工件時改小手輪的進給，一絲一絲來。至使分中棒恰好離心為止。然后相對坐標歸零。正方向移動5mm。記錄此時的機械坐標。然后輸入到g54里面。此時X軸的坐標就對好了。

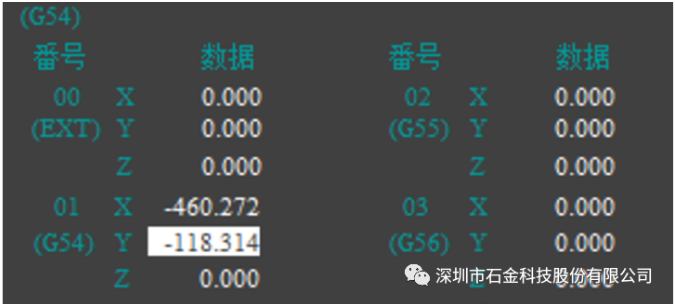

x-460.272
接下來需要Y軸方向的零點。

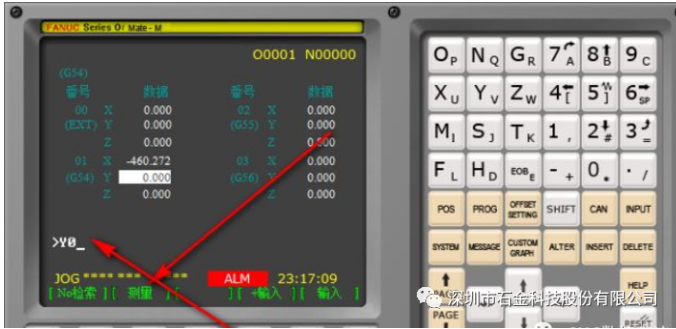

從上圖位置差不多的地方，慢慢靠近下面工件，然后減小手輪進給，恰好在分中棒分開始，相對坐標Y歸零，然后記錄下此時的機械坐標輸入到G54里面。當熱也可按Y0測量，這樣就快速輸入機械坐標了。
結合前面的對刀基本上常用的操作就好了。當然中心也可能在長方體中間，原理是一樣的。便于初學者學會所以采用左上角為零點。不知道小伙伴學會了沒有？
本文出自深圳市石金科技股份有限公司，公司是集銷售、應用開發，產品加工的石墨專業廠家，專門為模具行業、機械行業、真空熱處理爐、電子半導體及太陽能光伏產業等提供石墨材料、石墨電極和相關的石墨制品，歡迎致電13662687390
